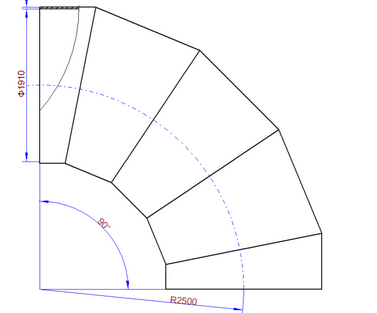

板金展開圖樣一般都采用相貫線法放樣,沒有計算公式.制圖軟件繪制比較方便.多節的彎頭叫作“蝦米腰”.手工放樣步驟：（以一節為例,其余方法相同）1）先按實際尺寸畫出彎頭側面投影.包括接縫線.2）按線把每一個封閉線框圖形分割成獨立的圖形.（可以裁剪,也可以單獨再畫.3）取一個圖樣,（將中心線垂直的設置）畫在另一張紙上,沿圖樣高度畫兩條上下平行的橫線,并與中心線垂直,長度正好是圖樣直徑的圓周長.（封閉的長方形）4）將圖樣垂直方向作等分,并作好標記,然后將這些等分線垂直的畫到剛才畫的展開的長方形內,注意展開圖上的點一定要對應投影圖樣上的點.5）將圖樣上斜線沿水平方向作等分.并平行的拉到展開的圖樣上,并對應相應的點.把展開樣上得到的交點圓滑連接,就是展開的曲線.等分作的越密,曲線越準.6）放出咬口的量,和板厚處理.彎頭下料必須知道彎曲半徑,厚度、幾節.若有不明白,可以再問
